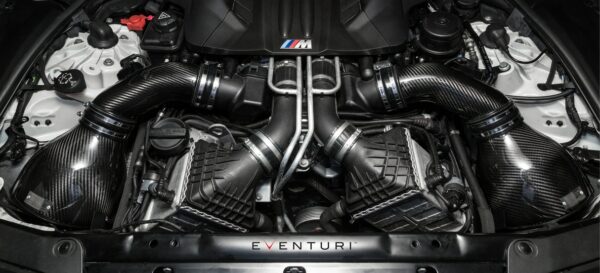

Deze Carbon Fiber Cold Air Intake van Eventuri is een ware schoonheid en is passend op de BMW M5 F10 met de krachtige V8. Deze intake upgrade zorgt voor een aerodynamische en efficiënte luchtdoorstroming naar de luchtfilter en vanaf de luchtfilter naar de turbo’s. Controleer voordat je deze intake bestelt, op welke automodellen deze cold air intake van Eventuri past door op het tabblad ‘Past dit op mijn auto?’ te klikken.
Dit inlaatsysteem van Eventuri voor de BMW F10 M5 is ontwikkeld om de hoogst mogelijke flow rate te behalen met behoud van de laagst mogelijke inlaattemperaturen.
De luchtfilterbehuizing van deze Eventuri Cold air intake is te bestellen in Carbon Fiber (zwart).
Klik hier om de handleiding van deze Eventuri Carbon Air Intake te downloaden.
Plus- en minpunten
Wat ontvang ik?

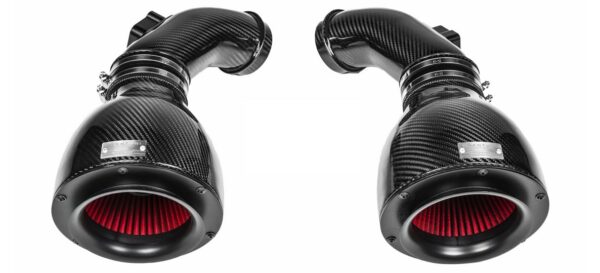

Carbon Intake filterbehuizing
De filterbehuizingen van deze intake kit, bestaan uit de high flow filters, aluminium kappen en de carbon behuizingen. De carbon behuizingen omhullen de omgekeerd gemonteerde filters en zorgen voor een soepele luchtstroom naar de inlaatbuizen. Doordat de filterbehuizingen van groot naar smal verlopen, ontstaat het zogeheten venturi-effect. Hierbij versnelt de luchtstroom, terwijl de laminaire omstandigheden behouden blijven. Dit houdt in dat de lucht in een rechte lijn stroomt en niet gaat wervelen. Het kan worden gezien als een grote versneller van de inlaatlucht. Hieronder is een diagram om de vergelijking te tonen tussen ons ontwerp waarvoor patent is aangevraagd en een normaal inlaatsysteem.

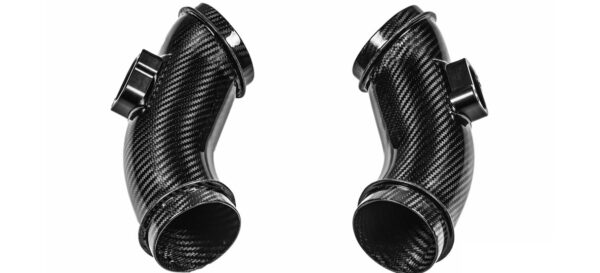

Carbon Fiber Inlaatbuizen
De inlaatbuizen zijn (net zoals de rest van het intake systeem) gemaakt van 100% pre-preg carbon fiber. Hierdoor is het interne oppervlak glad en is het koolstofweefsel zichtbaar. Elke buis heeft een geïntegreerde LLM-sensorbevestiging (luchtmassameter) die CNC-gefreesd is uit aluminium. De buizen verbinden de filterhuizen soepel met de turbo-inlaten en elimineren de standaard harmonica buizen die een veel storender stroompad hebben (dus veel wervelingen veroorzaken). Ook bij de kevlar uitvoering van deze intake, zijn de inlaatbuizen vervaardigd uit carbon fiber (in de zwarte kleur).
Carbon Fiber Intake luchtgeleidingen voor achter de grille

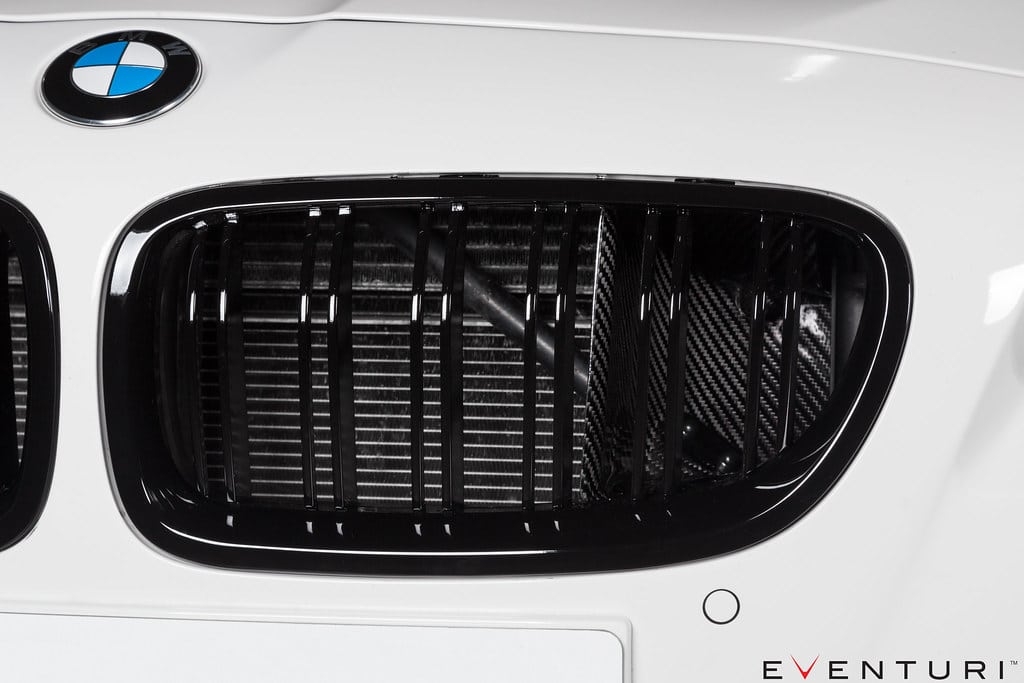

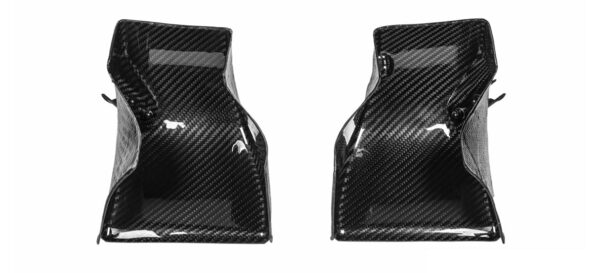

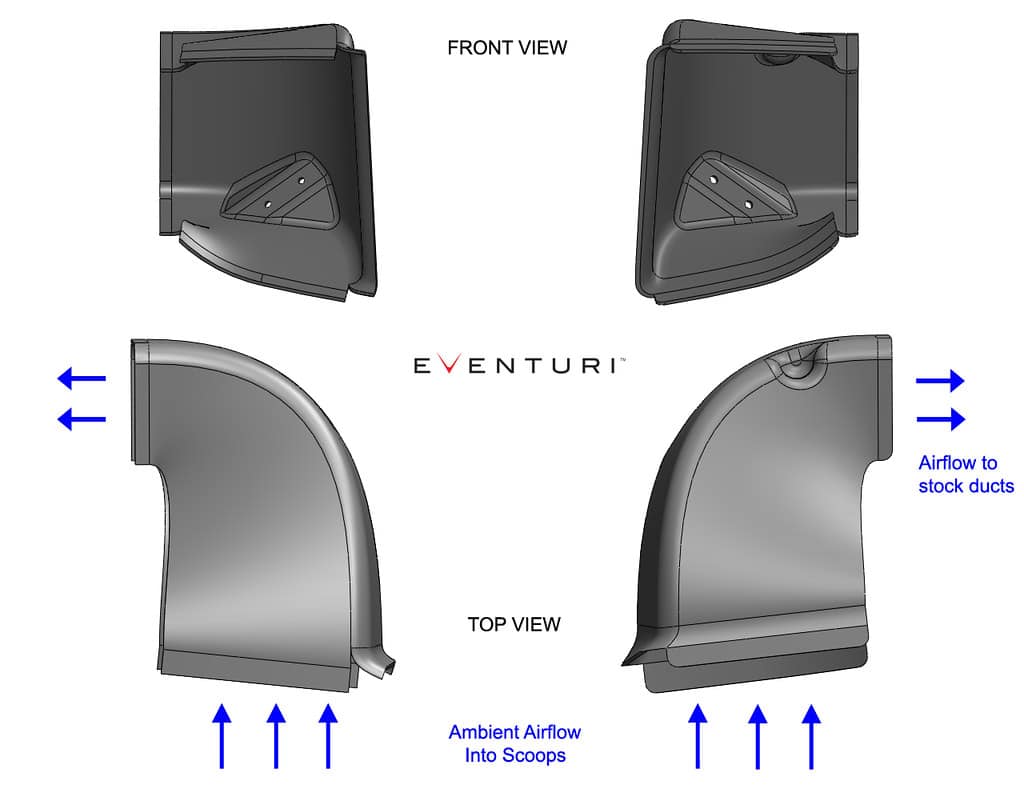

Een ander carbon onderdeel in dit air intake systeem, zijn de voorste luchtgeleidingen die essentieel zijn om de omgevingslucht naar de filters te leiden. De luchtgeleidingen zijn ontworpen voor maximale efficiëntie bij het leiden van de inkomende lucht naar de slotdrageropeningen. Veel aftermarket luchtgeleidingen hebben een groot vlak gebied dat bijna loodrecht op de aankomende lucht staat. Dit is niet optimaal aangezien het turbulentie veroorzaakt. In tegenstelling tot de meeste aftermarktet luchtgeleidingen zijn de Eventuri luchtgeleidingen ontworpen om zich uit te strekken van de luchtgeleiding helemaal tot aan de grille. Om zoveel mogelijk lucht op te vangen, zijn de luchtgeleidingen gevormd naar dezelfde contouren als de buitenkanten van de grille en leiden ze vervolgens de omgevingslucht soepel door een doorlopende curve naar de luchtgeleidingsopeningen. De luchtgeleidingen zijn eenvoudig te installeren. Ze klikken op de bestaande V-brace voor de radiator en worden vervolgens op hun plaats gehouden door de grille..

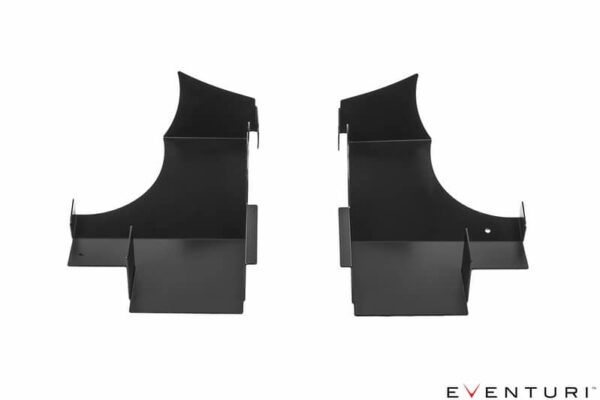

Schilden
De filterhuizen zijn gepositioneerd met de openingen voorzien van deflectors. Deze flow deflectors zorgen voor een optimale aanzuiging van de lucht die door de luchtgeleiders toegevoerd worden. In combinatie met de meegeleverde hitteschilden, blijft warmte weg bij het intake systeem. Hieronder is een afbeelding om de configuratie van de filterhuizen, deflectors en scoops te illustreren. De opening tussen de luchtgeleidingen en schilden wordt ingenomen door de originele luchtgeleiders.

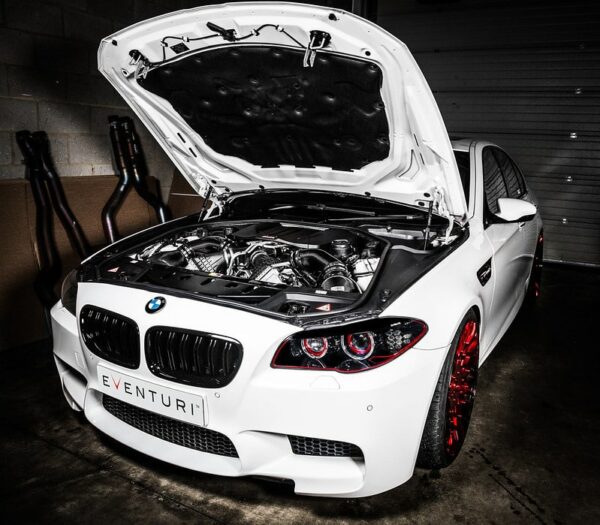

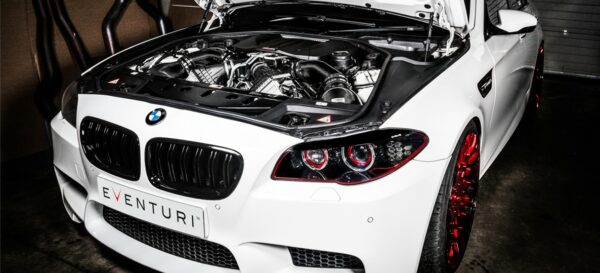

Ter illustratie (op de afbeelding hieronder) zijn de inlaten aan de linker- en rechterkant gemonteerd zoals ze zich in de motorruimte zouden bevinden met de buizen en kanalen:
